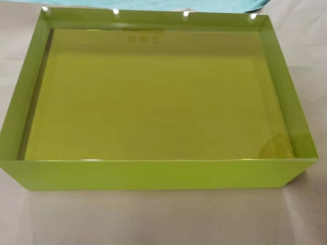

Densità 5,5 G/cm3 Occhiali di protezione da raggi X con prestazioni di schermatura superiori per applicazioni mediche e industriali

Il vetro al piombo non è semplicemente un normale vetro con l'aggiunta di piombo. È unmateriale inorganico omogeneoformato dalla fusione di silice (SiO₂), ossido di piombo (PbO) e altri modificatori a circa 1.350°C. Il contenuto di ossido di piombo varia tipicamente daDal 55% al ​​72% in peso, che conferisce al vetro le sue proprietà di schermatura dalle radiazioni mantenendo la trasparenza.

Il piombo ha anumero atomico elevato (Z = 82). I materiali High‑Z interagiscono con i raggi X e i raggi gamma principalmente attraversoeffetto fotoelettrico, dove un fotone in arrivo viene completamente assorbito. La probabilità di assorbimento fotoelettrico è proporzionale a Z⁴/E³. Per i raggi gamma a 140 keV (⁹⁹ᵐTc), il coefficiente di assorbimento del piombo è circa 10 volte superiore a quello del calcio (Z=20, il componente principale del calcestruzzo) e 100 volte superiore a quello del carbonio (Z=6, nella plastica).

Formula fisica chiave– Coefficiente di attenuazione lineare μ ≈ ρ × (Z⁴/E³). Il vetro al piombo Jovvi raggiunge μ = 2,5–3,5 cm⁻¹ a 140 keV, rispetto a μ = 0,15 cm⁻¹ del normale vetro per finestre.

L'aggiunta di ossido di piombo riduce la trasmissione della luce. Jovvi bilancia questo:

• Utilizzandosilice di elevata purezza(99,9%) per ridurre al minimo le impurità che causano foschia

• Controllarestato redox(rapporto Fe²⁺/Fe³⁺) per mantenere la tinta grigio-verde neutra

• Lucidare entrambe le superficiRugosità <10 nm(vetro float standard: 50–100 nm)

Risultato: Trasmette un pannello Pb equivalente da 2,8 mm (spessore fisico 16 mm).82–84% della luce visibile– paragonabile ad una tipica zanzariera.

Il valore nominale (ad esempio 2,5 mm Pb) deve essere raggiunto su tutto il pannello, non solo al centro. Misure Jovvi9 puntisu pannello 1,2×0,8 m. Deviazione massima:±0,05 mmPb(equivalente a una variazione <2%).

Sotto esposizione ai raggi gamma si forma vetro al piombo purocentri di colore– fori intrappolati nella rete di vetro che assorbono la luce blu, causando scolorimento giallo-marrone. aggiunge Jovvi0,8–1,2% in peso di ossido di cerio (CeO₂), che intrappola i buchi prima che diventino centri di colore stabili.

Dati di prova: 1.000 ore continue di irradiazione ⁶⁰Co gamma (1 Gy/ora, ⁹⁹ᵐTc equivalente a 10 anni di carico di lavoro tipico). Grado nucleare Jovvi: ΔE = 2,1 (appena rilevabile). Vetro al piombo generico senza CeO₂: ΔE = 11,7 (marrone intenso, perdita di luce del 30%).

Bolle >0,5 mm riducono l'efficacia della schermatura locale (cadute di densità del vetro). Nelle porte di osservazione dei laboratori caldi, le bolle sopra le graduazioni delle siringhe causano errori di dosaggio.

Il vetro di grado nucleare lo èricotto(raffreddato lentamente) per alleviare lo stress interno. Tensioni residue misurate al polariscopio:<20 nm/cm(ASTM F218 consente 35 nm/cm). Il basso stress previene la frattura spontanea durante il ciclo termico (p. es., accensione/spegnimento dell'aria condizionata, inverno/estate).

Forza del bordo: Tutti i bordi lo sonosmussato(0,5×45°) e macinato a grana 400. Rinforzo chimico (scambio ionico) disponibile per piccoli pannelli da laboratorio caldo: aumenta la resistenza dei bordi di 2 volte.

Configurazione tipica: La gamma camera ruota di 180–360° attorno al paziente. Cabina di controllo situata a 3-5 metri di distanza.

Specifica Jovvi:

• Equivalenza piombo: 2,5–3,0 mm Pb

• Spessore fisico: 14–18 mm

• Dimensioni del pannello: 1.200×800 mm (sufficiente per visualizzare l'intero portale)

• Trasmissione della luce: 82–84%

Caratteristica speciale del design:Ampio angolo di visione– caduta di trasmissione <10% a 45° fuori asse. I tecnici possono visualizzare il paziente mentre sono seduti alla console senza girare il corpo.

La sfida: I fotoni da 511 keV hanno uno strato di piombo di metà valore di ~ 4 mm. Un pannello di vetro monolitico Pb da 5 mm (spessore 28 mm) pesa 110 kg/m² e trasmette ancora circa il 50% di 511 keV.

Soluzione composita Jovvi:

• Frontale: vetro Pb da 2,5 mm (spessore 15 mm)

• Al centro: acrilico al piombo da 10 mm (2,5 mm Pb eq. a 140 keV, 1,5 mm a 511 keV)

• Parte posteriore: vetro Pb da 2,5 mm (spessore 15 mm)

• Trasmissione totale di 511 keV:<15%

• Peso: 70 kg/m² (36% più leggero del monolitico)

Incollaggio ottico: I tre strati sono incollati con adesivo stabile ai raggi UV. Nessuna foschia, nessuna doppia immagine, nessuna delaminazione sotto cicli termici (da –10°C a +40°C).

Impostare: Pannello di vetro al piombo (tipicamente 400×300 mm o 500×400 mm) montato in cappa chimica o cappa a flusso laminare.

Specifica Jovvi:

• Equivalenza piombo: 2,5 mm Pb (sufficiente per tempi di manipolazione brevi)

• Spessore fisico: 14 mm

• Rivestimento antiriflesso (AR).su entrambi i lati – elimina i riflessi delle luci del cofano

• Zona centrale libera: diametro 150 mm con zero bolle >0,2 mm

Vantaggio ergonomico: Il farmacista legge le graduazioni della siringa da 0,01 ml a una distanza di 30 cm senza affaticamento della vista.

Impostare: Finestra della postazione infermiere che dà sulla stanza del paziente. Il paziente riceve 200–800 mCi ¹³¹I (gamma 364 keV).

Specifica Jovvi:

• Equivalenza piombo: 3,5–4,0 mm Pb

• Spessore fisico: 20–24 mm

• Dimensioni del pannello: 800×600 mm (adeguato per l'osservazione)

• Trasmissione della luce: 76–80%

Requisito critico:Distorsione zero– l’infermiere deve valutare accuratamente lo stato di coscienza, la respirazione e il colore della pelle del paziente. Jovvi fornisce il certificato di planarità ottica (<0,1 mm su 1 m).

I grandi reparti di medicina nucleare hanno spesso diverse cabine di controllo lungo un corridoio. La tinta del vetro incoerente crea confusione visiva.

Soluzione Jovvi:Vetro abbinato al lotto– tutti i pannelli dello stesso lotto di fusione. Jovvi fornisce un certificato di coerenza del colore (ΔE <1,0 tra due pannelli qualsiasi).

Ogni lotto di ossido di piombo (PbO) viene analizzato per le impurità: arsenico (<0,01%), antimonio (<0,005%), ferro (<0,02%). Certificati conservati per 20 anni.

1. Imaging a trasmissione di raggi X(80 kV, 2 mA) – rivela striature di piombo, bolle >0,2 mm, crepe interne.

2. Misura dell'attenuazione– Sorgente da 140 keV (⁹⁹ᵐTc o raggi X filtrati). Griglia a 9 punti. Passa se tutti i punti entro ±0,05 mm Pb del valore nominale.

3. Ispezione ottica– Scatola luminosa (10.000 lux) – bolle, graffi, strie.

4. Planarità– Interferometro laser – <0,1 mm su 1 m.

• ISO 13485:2016– Gestione della qualità dei dispositivi medici

• ISO9001:2015– Gestione generale della qualità

• Marcatura CE– Dispositivo medico di classe I (UE)

• FDA 510(k)– Disponibile per vetri di protezione dai raggi X

• RoHS 3– Conforme (esente piombo per necessità mediche)

• Certificato di conformità (numero di serie, Pb eq., dimensioni)

• Rapporto sul test di attenuazione a 140 keV (griglia a 9 punti)

• Certificato del contenuto di CeO₂ (prova della resistenza all'imbrunimento)

• Fotografia dell'ispezione delle bolle (zona centrale per i pannelli da laboratorio caldi)

• Manuale di installazione (specifiche di coppia, tipo di guarnizione, applicazione del nastro di piombo)
