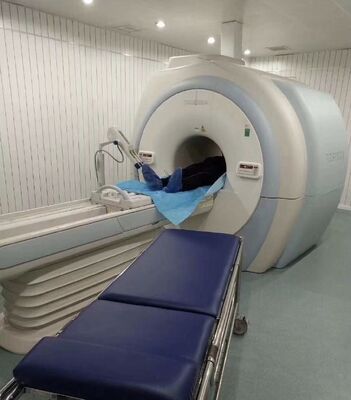

Stretcher non magnetici pieghevoli impermeabili con 240 kg di carico massimo per risonanza magnetica e uso medico

La barella antistatica per MRI per aree sensibili alla RF è progettata per eliminare le scariche elettrostatiche (ESD), un fenomeno che può interferire con la qualità dell'immagine MRI e, in casi estremi, comportare un rischio di incendio in ambienti arricchiti di ossigeno. L'ESD si verifica quando l'elettricità statica si accumula sulla superficie di un'apparecchiatura e poi si scarica improvvisamente su un oggetto messo a terra. Questa barella è progettata per prevenire l'accumulo di elettricità statica in ogni punto, dal telaio alle ruote fino alla superficie di contatto con il paziente.

Il telaio è avvolto in polimero antistatico con una resistività superficiale inferiore a 10⁹ ohm. Questo non è un rivestimento che può consumarsi; è una proprietà generale del materiale polimerico. Il polimero è anche resistente agli urti e agli agenti chimici, sopravvivendo all'esposizione ai comuni disinfettanti ospedalieri. Il telaio stesso è in alluminio, ovvero conduttivo, ma l'involucro polimerico isola l'alluminio fornendo al tempo stesso un percorso controllato verso terra. Qualsiasi carica statica che si sviluppa sulla superficie della barella viene condotta alle ruote e da qui al pavimento.

Tutte e quattro le rotelle sono in gomma conduttiva con una resistività superficiale inferiore a 10⁶ ohm. La gomma è formulata con nerofumo, che fornisce conduttività pur mantenendo le proprietà meccaniche necessarie per un rotolamento regolare. Le rotelle hanno un diametro di 5 pollici con cuscinetti in ceramica. I forcelle delle rotelle sono in alluminio con rivestimento conduttivo. Ogni ruota è dotata di un freno di bloccaggio che non interrompe il percorso conduttivo: il meccanismo del freno è realizzato in polimero conduttivo e ceramica.

Non esistono punti di attrito metallo-plastica in nessun punto della barella. L'attrito metallo-plastica è una fonte comune di carica statica, poiché i due materiali scambiano elettroni quando vengono strofinati insieme. Tutte le parti mobili – cerniere, rotelle girevoli, collegamenti dei freni – utilizzano interfacce plastica su plastica o ceramica su plastica. Le maniglie di spinta sono realizzate in polimero conduttivo senza anima interna in metallo. Il piano paziente è realizzato in un unico pezzo stampato in polimero conduttivo con struttura antiscivolo.

La maniglia di spinta include un punto di attacco per la cinghia da terra. Per le strutture che lo richiedono, è possibile collegare una cinghia di terra flessibile tra la barella e il terreno dell'edificio. Il punto di attacco è un perno di ottone annegato nel polimero conduttivo; la cinghia di terra ha una clip in ottone che si attacca al perno. La cinghia di terra stessa (accessorio opzionale) è realizzata in filo di rame intrecciato con rivestimento in PVC ed è non magnetica. La lunghezza della cinghia è di 10 piedi, consentendo alla barella di essere messa a terra mentre viene spostata nella suite MRI.

Anche il piano paziente è antistatico. I pazienti stessi possono generare carica statica attraverso il movimento contro la biancheria da letto o gli indumenti. La superficie della piattaforma è formulata per condurre l'elettricità statica lontano dal paziente senza causare disagio. La resistività superficiale è compresa tra 10⁸ e 10¹⁰ ohm: abbastanza alta da impedire una scarica rapida (che sembrerebbe uno shock) ma abbastanza bassa da impedire l'accumulo di carica. Il ponte è senza giunture e resistente ai liquidi, con una superficie leggermente ruvida per resistenza allo scivolamento.

I test per questa barella includono la misurazione dell'accumulo di carica statica nelle condizioni peggiori. In un test di laboratorio indipendente, la barella è stata strofinata con un tessuto di nylon per 60 secondi, quindi è stata misurata la carica statica. La carica massima misurata è stata di 50 volt, ben al di sotto della soglia di 1.000 volt oltre la quale le scariche elettrostatiche diventano un problema per le apparecchiature elettroniche. Lo stesso test eseguito su una barella standard non ESD ha prodotto cariche superiori a 5.000 volt.

Le applicazioni cliniche includono suite per risonanza magnetica con ossigeno ad alto flusso, suite che eseguono procedure interventistiche in cui potrebbero essere presenti materiali infiammabili e suite con bobine RF sensibili che possono essere danneggiate dalle scariche elettrostatiche. La barella è consigliata anche per i sistemi MRI con design a foro aperto, dove è più probabile che la scarica statica proveniente dall'apparecchiatura raggiunga il paziente a causa della distanza più breve tra l'apparecchiatura e il foro.

Gli accessori opzionali includono un materassino antistatico che copre il piano e fornisce ulteriore comfort al paziente pur mantenendo le proprietà conduttive; un'asta per flebo con protezione ESD con asta in polimero conduttivo; e un set di cinghie di ritenuta anti-ESD con fettuccia conduttiva. Il produttore fornisce un certificato di conformità ESD, documentando le misurazioni della resistività superficiale per ciascuna barella prima della spedizione.

• Coprimaterasso antistatico
• Asta portaflebo con protezione ESD con asta in polimero conduttivo
• Set di cinghie di ritenuta anti-ESD con fettuccia conduttiva
• Certificato di conformità ESD (fornito dal produttore)
